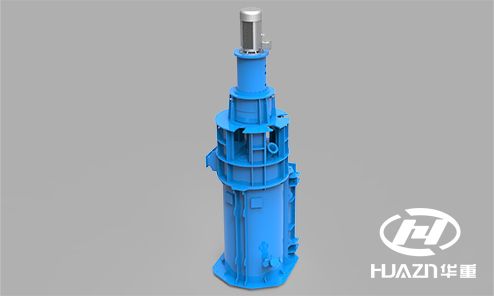

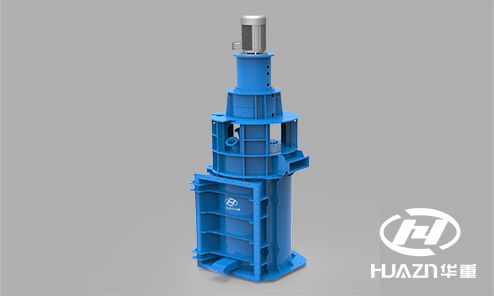

HMT系列塔磨機

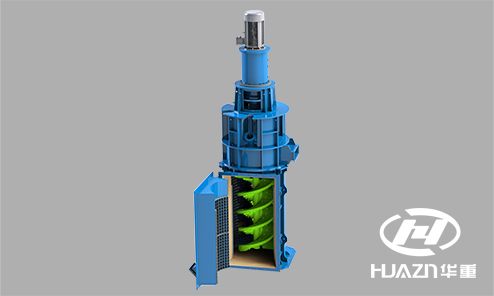

HMT系列塔磨機是我公司最新研發的一種新型高效節能濕法磨礦設備，筒體內有螺旋攪拌器，并填充研磨介質，螺旋攪拌器在轉動過程中，研磨介質對物料產生不斷的擠壓、剪切和剝離等作用，研磨介質和物料之間接觸面積大、粉磨強度高，塔磨機單位產品功率消耗大為降低。節能效果達到30%以上，大大降低了生產費用。

HMT系列塔磨機為低速重載、高可靠性、長壽命設計，料漿濃度和產品粒度在一定范圍內能夠快速調整和迅速響應，對不同硬度、不同粘度和不同可磨性的礦料適應能力強，大大提高了塔磨機對不同物料的使用能力。

可有效降低客戶的安裝成本、使用成本，顯著提高選礦廠的效益，同時還具有占地面積小、設備基礎簡單、安裝維護方便的優點。

應用領域：廣泛應用于冶金、金屬礦業、建材行業、環保行業等。

免費獲取報價

咨詢熱線

0379-62669906

產品特點
結構特點
工作原理
產品參數
相關產品
在線咨詢

產品特點

安裝成本低

1.占地面積小。2.混凝土用量少。3.安裝周期縮短。

操作成本低

1.單產電耗低。2.產品粒度越細，節電越明顯。3.介質消耗少。4.介質直徑更小、填充量更低、無效碰撞更少。5.襯板壽命長，更換襯板用人少、用時短。

工藝性好

1.系統簡單，且選擇方式多。2.易于調節。3.進料布置靈活。4.運轉率高。5.物料適應能力強。6.噪音低。

操作安全性高

1.回轉部件少，無外部回轉件。2.輔助設備少。3.維護保養要求低。

產品質量優

1.產品粒度可快速可調。2.產品正態分布好。3.產品球形度好。4.精礦特性不斷完善。5 .兼具細磨和擦洗作用，能有效去除脈石和有害成分。

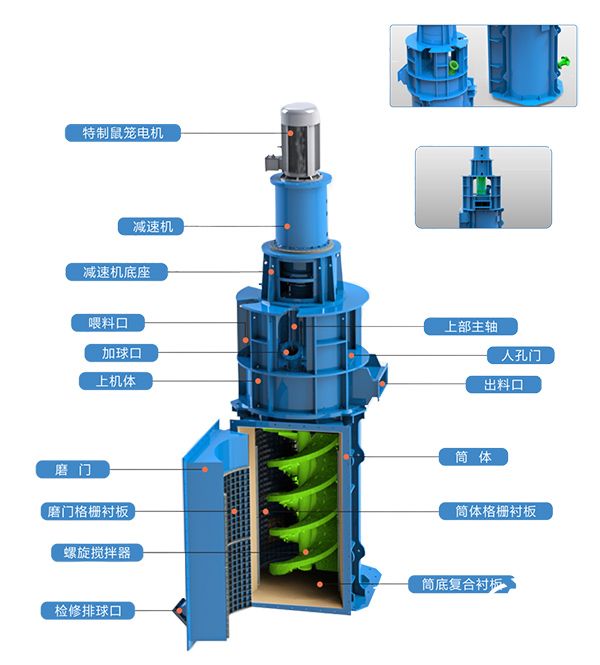

結構特點

工作原理

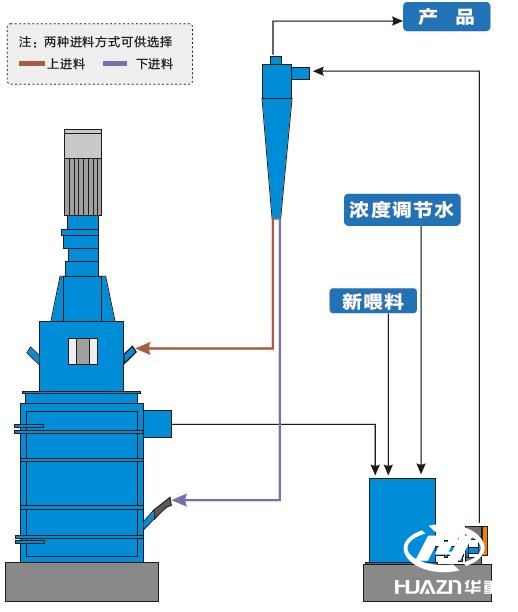

新喂料首先喂入水力旋流器之前的泵池，與來自塔磨機的排料和來自總水槽的供水在泵池內充分混合，達到工藝要求的料漿濃度后，經渣漿泵送入水力旋流器進行粒度分級，滿足工藝粒度要求的較細物料從水力旋流器溢流口排出進入下一個工藝設備，不滿足工藝粒度要求的較粗物料從水力旋流器沉砂口排出返回到塔磨機進料口。

來自水力旋流器的物料從塔磨機進料口位置處喂入到塔磨機內部，電機經減速機帶動螺旋攪拌器作定速轉動時，研磨介質與物料受離心力、拽力、擦力和重力的綜合作用。宏觀上料漿和鋼球作規律性的循環運動，表現為在攪拌螺旋投影區域范圍內側為介于螺旋提升速度和料漿輸送速度的螺旋式上升，在攪拌螺旋投影區域范圍外的環形區域，內側流體螺旋式上升，外側流體螺旋式下降。形成向上的主流與向下的逆流反向接觸，形成旋渦，產生邊界層分離現象。微觀上由于研磨介質與物料受力的不平衡形成流體層間速度梯度、從而在物料與物料之間、物料與鋼球之間產生局部剪切力、擠壓力和沖擊力等的綜合作用而達到細磨的效果。

研磨后的小于切割粒徑的細粒級物料隨料漿流上升，大于切割粒徑的粗粒級物料則循環回磨機底部進行新一輪的研磨實現了塔磨機內部重力分級的目的，過粉磨現象和顆粒的團聚效應都大為減少。經內部分級后的料漿從位于上機體的塔磨機排料口位置處溢出進入到泵池，從而形成物料的閉路磨礦。

產品參數

型號	功率	有效容積(m³)	介質充填量 (t)	生產能力 (t/h)	長x寬x高 (m)
HMT-30	30	2.76	11～14	1～3	1.5x1.7x7.2
HMT-50	50	2.76	11～14	2～4	1.5x1.7x7.3
HMT-75	75	5.39	19～25	3～6	1.8x2.0x7.9
HMT-100	100	7.66	24～33	4～8	2.1x2.3x8.7
HMT-120	120	7.66	24～33	5～10	2.1x2.3x8.9
HMT-150	150	11.45	27～41	6～13	2.3x2.5x9.2
HMT-200	200	16.56	39～56	8～17	2.7x2.9x10.0
HMT-250	250	16.56	39～56	9～21	2.7x2.9x10.3
HMT-300	300	21.62	51～73	11～25	2.9x3.1x10.8
HMT-400	400	27.37	64～92	16～36	3.2x3.4x11.5
HMT-500	500	31.57	74～107	20～45	3.4x3.6x12.0
HMT-600	600	36.08	85～122	25～55	3.6x4.0x12.7
HMT-750	750	45.99	108～155	31～69	4.0x4.3x13.2
HMT-800	800	45.99	108～155	33～74	4.0x4.3x13.5
HMT-950	950	57.10	134～193	39～88	4.3x4.5x13.9
HMT-1120	1120	66.22	156～224	46～103	4.6x4.8x14.4
HMT-1250	1250	72.68	171～245	52～115	4.7x4.9x14.8
HMT-1400	1400	79.44	187～268	58～129	4.9x5.0x15.1
HMT-1500	1500	86.50	204～292	62～138	5.0x5.2x15.4
HMT-1600	1600	86.50	204～292	66～148	5.0x5.2x15.7
HMT-1800	1800	97.65	230～330	74～166	5.3x5.4x16.0
HMT-2000	2000	109.47	258～370	83～185	5.5x5.6x16.4
