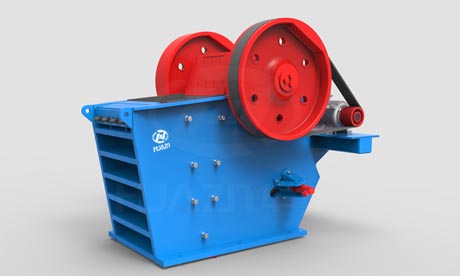

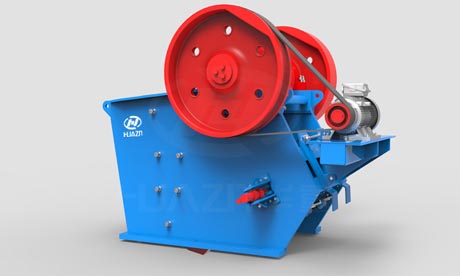

ASD系列顎式破碎機

ASD系列顎式破碎機是我公司引進吸收歐、美、日顎破技術的基礎上，經過優化升級設計研發的新一代顎式破碎機，與同類機型相比其具有產量高、破碎比大、運行成本低、人性化操作程度高、穩定可靠等明顯優勢，是粗碎各種巖石的優選產品。

應用領域：廣泛用于砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂。

最大給料粒度：530~1040mm

出料粒度：50~300mm

生產能力：125~1110t/h

適用物料：適用于河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、鐵礦、金礦、銅礦等物料。

免費獲取報價

咨詢熱線

0379-62669906

產品特點
結構特點
工作原理
產品參數
應用案例
相關產品
在線咨詢

產品特點

V破碎腔，破碎性能更好

采用新“V”型破碎腔，破碎能力大幅度增加，出料粒度更細，破碎性能更好，與常規腔型相比，其通過能力提高了15%~20%。

楔塊裝置，調節快捷

排料出口間隙，采用液壓楔塊調整，可以調至更小，操作更加方便、快捷、省時省力。

靈活的安裝設計，可滿足不同需求

電機與主機可一體化安裝設計，也可分開放于地面基礎上，滿足不同需要。

性能可靠，結構簡單，運行平穩

整機式主軸承箱，結構簡單、堅實可靠、維修容易，方便運輸和安裝。肘板和活動顎板均帶有橫向防偏功能，合理的運動軌跡和配重平衡，降低了動負荷，主機振動幅度小、噪聲低，運行平穩。

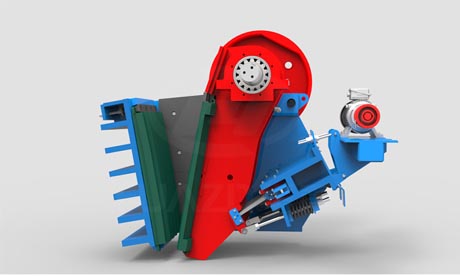

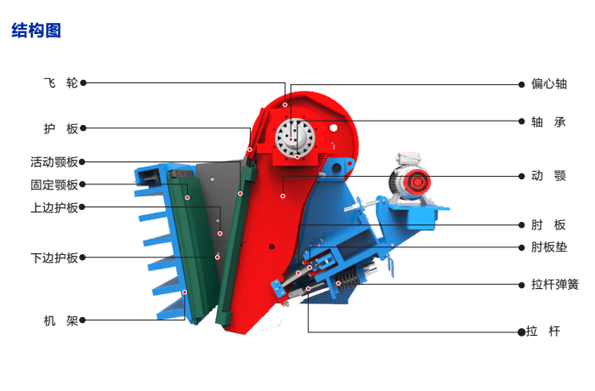

結構特點

工作原理

該顎破主要由機架、動顎，偏心軸、顎板、肘板座等零件組成。工作時電動機通過三角帶經槽輪驅動偏心軸，使動顎按照一定的軌跡進行運動，從而將進入破碎腔內的物料進行破碎，經破碎后的物料在自身重量的作用下由排料口排出。

產品參數

規格型號	進料口尺寸 (mm)	最大入料粒度 (mm)	排料口間隙css(mm) 處理能力(t/h)														功率 (KW)
規格型號	進料口尺寸 (mm)	最大入料粒度 (mm)	50	65	75	90	100	115	125	150	180	200	220	250	280	300	功率 (KW)
ASD3625	910×630	530	125	145	160	180	195	215	225	225	290	320					90
ASD4230	1070×760	640		195	215	245	260	285	305	345	390	420	450				110
ASD4836	1220×910	770			280	310	330	365	385	440	495	535	570	620			160
ASD5442	1370×1070	910				365	395	440	470	535	615	670	720	800	880		185
ASD6048	1520×1220	1040						495	530	620	720	785	850	950	1050	1110	220

注：1.表中處理能力是破碎松散密度為1.6t/m³(石料密度2.7t/m³）的巖石對應的參數。
2.根據物料性質、給料方式的不同，處理能力有可能變化。
3.CSS為閉側排料口，其測量方法據顎板齒形而定，不同的齒形，其處理能力和出料粒度會有變化。
