設計振動篩時，首先須知下述資料：物料的處理量，物料的物理性質和粒度組成，篩分的方式（脫水、脫介、分級）和分級的粒度，其它特殊要求（準許占地面積、準許安裝 高度、準許動負荷等）。然后按以下步驟設計：

(1)根據機器的用途選定采用單軸振動篩或雙軸振動篩。分級一般用單軸振動篩， 脫水、脫介一般用雙軸振動篩。

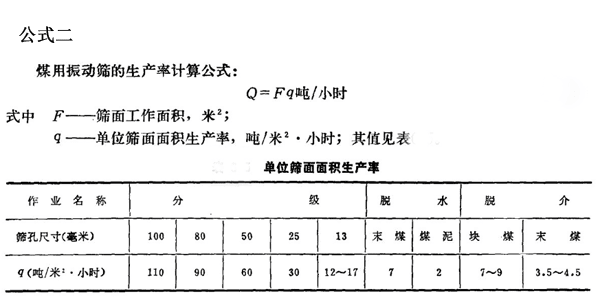

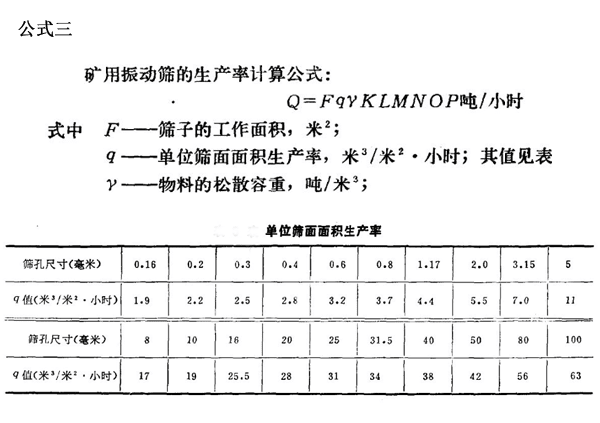

(2)根據給定的生產率，要求的篩分效率和物料的篩分特性，按公式二或公式三計算出需要的篩面面積，分配篩面的長度和寬度。

(3)按物料的跳動狀態選定拋射強度Kv值，然后選擇計算振幅爿、振動次數n、 篩面傾角a、振動方向角盧和物料運動速度等工藝參數，并按公式一驗算生產率。

(4)估計振動篩的重量：

中小型肇軸振動篩：0.5噸／米2篩而；

中小型雙軸振動篩：0.6噸／米2篩而；

大型單軸振動篩： 0.6噸／米2篩面；

大型雙軸振動篩： 0.7噸／米2篩面。

然后按公式五或公式六計算振動器的偏心質量并分配之。

(5)根據技術先進性、經濟合理性和使用可靠性的要求，選擇篩框、篩面、振動器、傳動裝置的結構。初算軸承、軸及傳動裝置的零件強度和電動機功率，畫出部件裝配圖和零件圖。

(6)精確計算篩箱、振動器的重量和重心。精確校核振動器的偏心重量。精確計算軸承、軸及傳動裝置的零件強度和電動機功率。

(7)按公式三或公式四計算隔振彈簧的剛度，然后按最惡劣的工作條件選擇彈簧的許用應力來計算彈簧。

(8)布置篩箱、振動器和隔振彈簧的相互位置。單軸振動篩的振動器旋轉軸的中心 一般是通過篩箱重心，這樣可使激振力的作用線通過篩箱重心，從而使篩箱各點的運動軌 跡接近相同。若由于結構限制，單軸振動篩的振動器可布置在篩箱重心的上方。

雙軸振動篩振動器的安裝位置應使激振力的作用線通過篩籍和振動器的總重心。

隔振彈簧應等距離布置在總重心兩邊，但不可太靠近兩端，以減小側板壓力。

(9)畫出總圖。
